ВЕНТИЛЯЦИЯ
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003
СП 131.13130.2013 Строительная климатология. Актуализированная редакция СНиП 23-01-99* (с Изменениями N 1, 2)
СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности
СНиП 2.09.04-87 Административные и бытовые здания (с Изменениями N 1, 2, 3)
Системы ОВиК (HVAC англ) являются неотъемлемой частью инженерного обеспечения объектов строительства. Общественные, коммерческие, промышленные здания и сооружения проектируются с учетом постоянного присутствия человека, и, действующие стандарты обязывают строителей относиться к вентиляции с должной ответственностью.
Во-первых системы вентиляции обеспечивают комфортные условия работы для сотрудников. Действующие нормы принуждают проектировщиков учитывать количество людей постоянно находящихся в здании. Для различных типов здания используются разные нормы проектирования с учетом количества СО, выдыхаемым человеком. Например, для спортивных залов действуют одни нормы, для больниц и госпиталей – другие. Таблица кратности воздухообмена (Excel)
Во-вторых системы HVAC создают комфортный (или требуемый стандартами предприятия) температурный режим. ОВиК имеет возможность нагревать помещение или наоборот. Кондиционировать его. Также, системы ОВиК могут обеспечивать увлажнение, осушение.
В-третьих, оборудование вентиляции выполняет противопожарную функцию. Простой обыватель не имеет возможности увидеть системы противопожарной вентиляции. Системы, которые срабатывают при пожаре, либо задымлении скрыты от посторонних глаз, и срабатывают только во время учебных мероприятий, либо в внештатной ситуации.
Исходя из этого, системы вентиляции делятся на 3 большие группы:
— общеобменная вентиляция. Обеспечивает заданный воздухообмен в помещении, согласно нормам. Также, выполняет задачу поддержания температуры, влажности для пребывания человека, или для работы оборудования.
— технологическая вентиляция. Предназначена для удаления вредных примесей из помещения. Используется в промышленности для утилизации паров краски, опасных веществ, продуктов горения, и т.п.
— противодымная вентиляция. Работает в внештатных ситуациях и обеспечивает выполнение противопожарных мероприятий.
ОБЩЕОБМЕННАЯ ВЕНТИЛЯЦИЯ
Как описывалось выше, обеспечивает заданный воздухообмен (кратность воздухообмена) в помещении (здании). Выполняет функцию поддержания температуры и микроклимата. Пожалуй, самая дорогостоящая система, которая используется в разделе ОВиК. Сюда входят:
— приточные и приточно-вытяжные системы. Воздух с улицы всасывается вентилятором и подается в помещение с заданной кратностью. Далее, воздух из помещения удаляется вытяжной системой и выбрасывается наружу. Таким образом создается воздухообмен в здании (помещении). Вытяжные системы, как правило, используются для санузлов, кухонь, цехов с выделением тепла и выполняют функцию утилизации.
— охладители и нагреватели. В системах общеобменной вентиляции встроены охладители (могут быть водяными или фреоновыми), что обеспечивает кондиционирование здания. Для нагрева приточного воздуха используются нагреватели (могут быть электрическими или водяными). Для большей эффективности в системах приточно-вытяжной вентиляции применяются рекуператоры. Рекуператор – устройство, которое передает тепловую энергию от вытяжного воздуха к приточному. В большинстве случаев используется для экономии энергии на нагрев приточного воздуха за счет теплообмена с вытяжным.
— шумоглушители. Необходимы для снижения шумовых нагрузок от приточного воздуха
— увлажнители и осушители воздуха. Системы вентиляции могут иметь встроенные увлажнители или осушители воздуха. Применяются для спортивных залов, бассейнов, музеев и luxury сегмента.
— фильтры грубой и тонкой очистки. Фильтры, встроенные в оборудование приточной вентиляции, обеспечивают очистку воздуха перед подачей в помещение. Существует несколько классов фильтрации: грубой, тонкой очистки, с бактерицидной фильтрацией. Могут быть механическими, электростатическими.

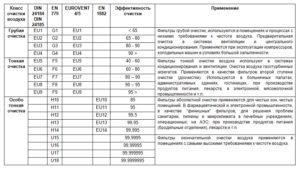

Фильтры общего назначения делятся на следующие категории:
G-класс — выполняют грубую очистку, применяются только для защиты более точных деталей, самого вентиляционного оборудования;
М-класс — относятся к фильтрам средней очистки, они могут использоваться как в системе, так и вне ее;
F–класс — сюда зачисляются изделия, способные осуществлять тонкую очистку
Воздушные фильтры спецназначения для систем вентиляции делятся на такие категории:
Е и H-классы — сюда относятся все приспособления, обладающие высокой эффективностью;
U-класс — изделия обладают сверхвысокой эффективностью.
Виды фильтрующих изделий по конструктивному типу:
карманные;
кассетные;
панельные;
фильтрующие рукава.
Всего можно выделить 17 классов фильтрации. К примеру, самый грубый из описанных выше фильтров G1 имеет возможность задерживать 50-65% синтетической пыли, а G4 не меньше 90% аналогичных веществ.
Наиболее точные фильтры очистки, как U17, обязаны задерживать до 99,999995% загрязнений.
— Системы автоматики: клапаны, вентили, датчики КИП и А, преобразователи частоты комплектно с ПЛК, насосное оборудование. Использование современной электроники повышает диапазон регулирования вентиляцией, а применение преобразователя частоты значитеьно улучшило характеристики вентиляционных систем.
ПРОТИВОДЫМНАЯ ВЕНТИЛЯЦИЯ
Такой тип вентиляции необходим для обеспечения противопожарных мероприятий. На самом деле, большинство жертв во время пожара это не гибель от огня, а гибель от отравления угарным газом. Также, выделяемый при пожаре дым, затрудняет эвакуации и спасение людей, поскольку дым резко ухудшает видимость и нарушает ориентацию человека.
Противодымная вентиляция предназначена для эффективного удаления продуктов горения из здания, а также для обеспечения безопасной эвакуации человека. Противодымная вентиляция тесно связана с пожароохранным комплексом, и является последним рубежом на пути распространения огня и продуктов горения.
Выделяются вентиляторы:

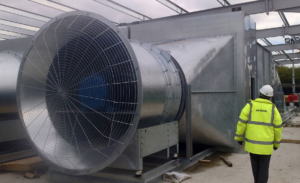

А) дымоудаления. Обеспечивают эффективное удаление дыма или продуктов горения из здания.
Б) вентиляторы для подачи воздуха на пути эвакуации. Обеспечивают избыточное давление свежего воздуха на путях эвакуации. Не дают продуктам горения распространяться в лестничные клетки, коридоры, лифтовые холлы, предназначенные для эвакуации.
Для правильной работы систем противодымной вентиляции необходимо четкая работа систем автоматизации. Поскольку сбой в работе может привести к жертвам, а также к экологической или техногенной катастрофе.
По конструктивному исполнению системы противодымной вентиляции резко отличаются от обычных систем. Во-первых вентиляторы и входящее, в состав системы оборудование, должны иметь возможность работать при высоких температурах. Во-вторых оборудование системы противодымной вентиляции должно быть высокопроизводительным. Удаление или подача воздуха во время пожара требует больших объемов. В-третьих системы должны иметь запас по прочности, поскольку срабатывают 1 раз при пожаре, и гарантированно должны отработать свой ресурс.
Расчет систем противодымной вентиляции, выполняется проектной организацией. Расчеты входят в раздел 5 (Сведения об инженерном оборудовании, о сетях инженерно технического обеспечения, перечень инженерно технических мероприятий) ИОС 4.1, а также Раздел 9. Мероприятия по обеспечению пожарной безопасности.
Номенклатура помещений и зданий, подлежащих оборудованию системами противодымной защиты, и состав этой системы приводятся в отраслевых нормативных документах и СНиП 21-01–97** «Пожарная безопасность зданий и сооружений».
МОНТАЖ И ПУСКОНАЛАДКА
Для монтажа систем вентиляции привлекается производитель оборудования, либо специализированная организация. Инсталляция приточно-вытяжных систем, а также систем автоматизации требует знаний и навыков в сфере ОВиК, а также понимания принципа и алгоритма работы. Пусконаладочные работы вентиляции (HVAC) проводится в несколько этапов.
Монтаж, модернизация и ПНР систем противодымной вентиляции, выполняется специализированными компаниями, имеющими лицензию МЧС.
